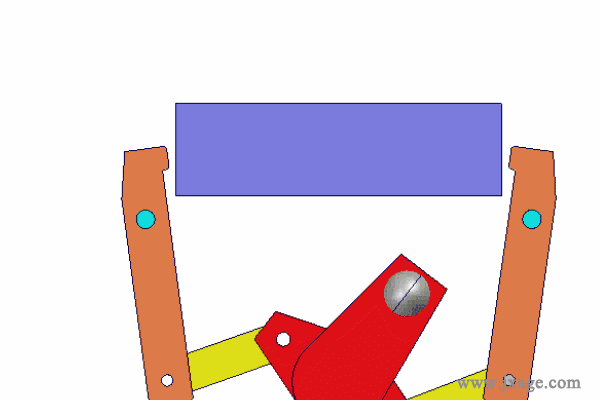

双肘杆夹紧机构由两组肘杆（连杆）铰接组成，利用肘杆接近共线（死点位置）产生力放大作用。外力推动连杆，使两根肘杆逐渐趋近于一条直线，将较小的输入力放大，转化为巨大的夹紧力压紧工件；机构到达死点位置后具备自锁特性，撤去驱动力仍可保持夹紧。反向施加推力，肘杆偏离共线位置，即可松开工件。该机构夹紧行程短、增力效果显著，常用于机床夹具、装配工装、冲压辅具等工件快速夹紧场景。
双肘杆夹紧机构由两组肘杆（连杆）铰接组成，利用肘杆接近共线（死点位置）产生力放大作用。外力推动连杆，使两根肘杆逐渐趋近于一条直线，将较小的输入力放大，转化为巨大的夹紧力压紧工件；机构到达死点位置后具备自锁特性，撤去驱动力仍可保持夹紧。反向施加推力，肘杆偏离共线位置，即可松开工件。该机构夹紧行程短、增力效果显著，常用于机床夹具、装配工装、冲压辅具等工件快速夹紧场景。
